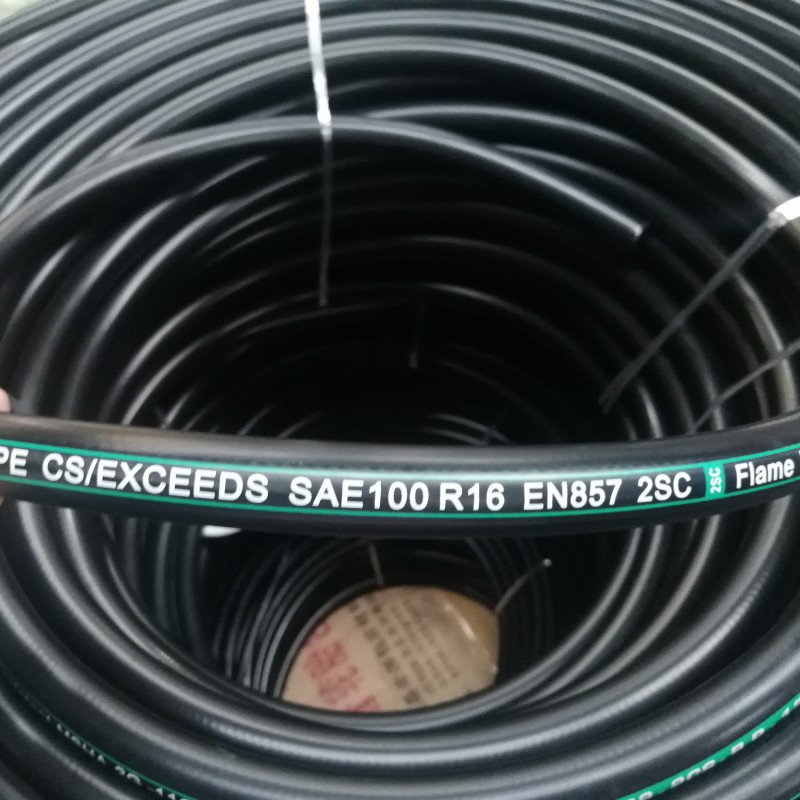

SAE 100R16 ທໍ່ຢາງໄຮໂດຼລິກ

ຄວາມກົດດັນສູງຫຼາຍ, double steel braid braid reinforced hose hydraulic

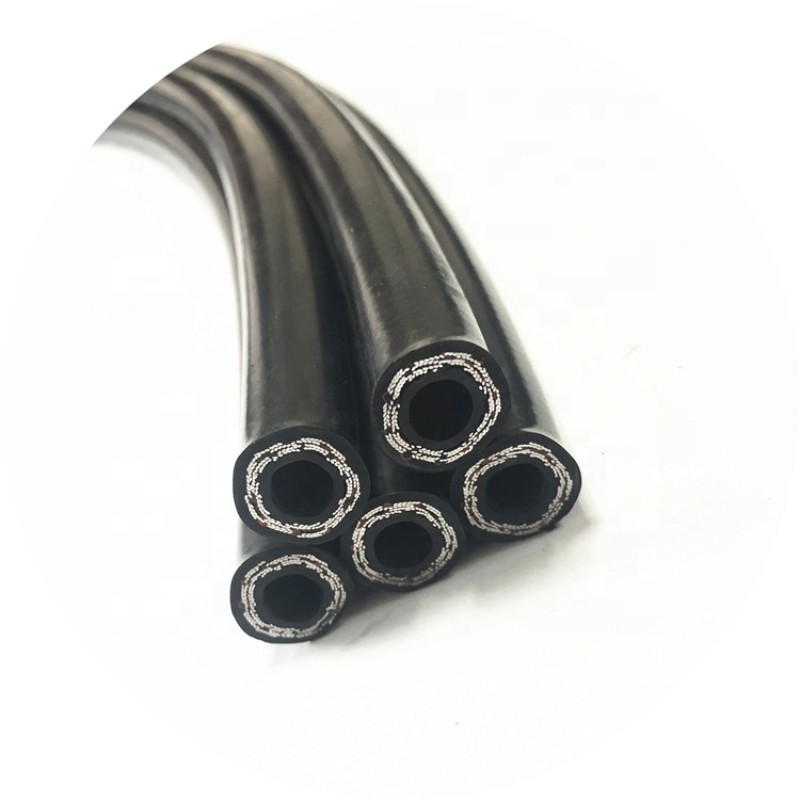

ໂຄງສ້າງທໍ່:

Iທໍ່ nner: ຢາງສັງເຄາະທົນທານຕໍ່ນ້ຳມັນ seamless

ການເສີມ：braids ສາຍເຫຼັກ tensile ສູງ 2

ທໍ່ນອກ:ສີດໍາ, ນ້ໍາມັນ, ດິນຟ້າອາກາດແລະຢາງສັງເຄາະທົນທານຕໍ່ການຂັດ

ປັດໄຈຄວາມປອດໄພ: 4: 1

ຄໍາຮ້ອງສະຫມັກ: ນ້ຳມັນໄຮໂດຼລິກພື້ນຖານ

ຊ່ວງອຸນຫະພູມ: -40℃(-40°F)+100℃(+212°F); ບໍລິການຕິດຕໍ່ກັນ: +120℃(+248°F)

ອຸນຫະພູມສູງສຸດທີ່ແນະນໍາສໍາລັບນ້ໍາໄຮໂດຼລິກພື້ນຖານນ້ໍາ:+70℃(+158°F)

ອຸນຫະພູມສູງສຸດທີ່ແນະນໍາສໍາລັບອາກາດ:+60℃(+140°F)

ແບ່ງປັນ

CONTACT NOW ໂຫຼດລົງເປັນ pdf

ລາຍລະອຽດ

ປ້າຍກຳກັບ

ການສະແດງສິນຄ້າ

ການແນະນຳຜະລິດຕະພັນ

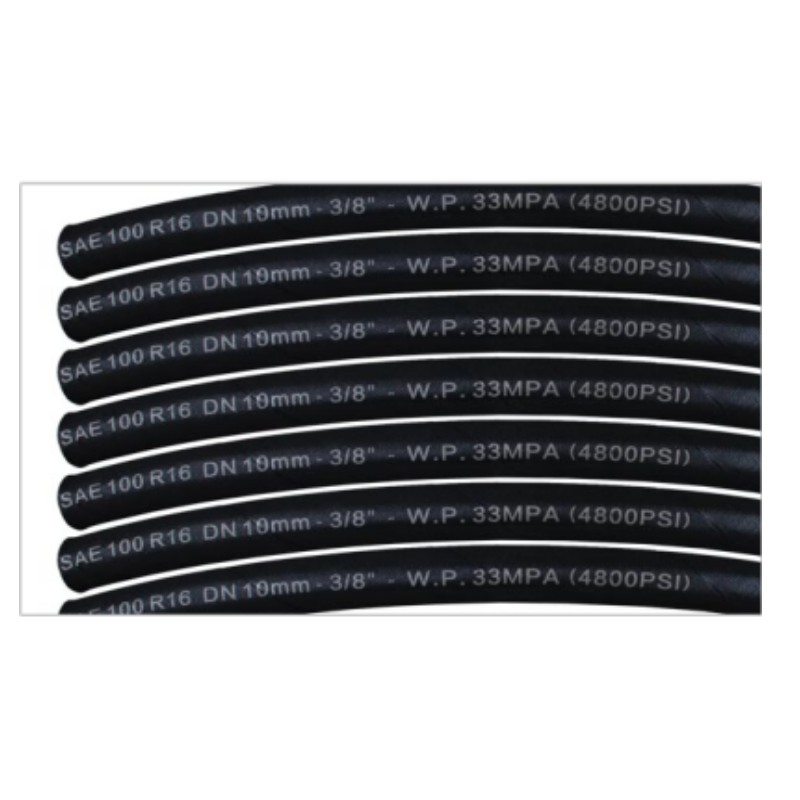

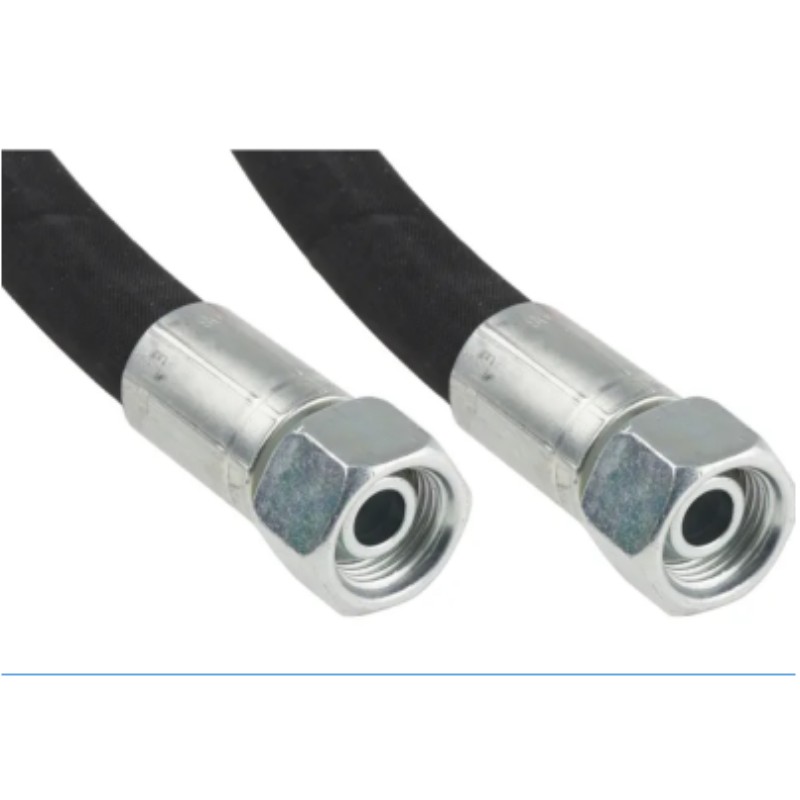

ທໍ່ຢາງໄຮໂດລິກ SAE 100 R16 ແມ່ນເຫມາະສົມສໍາລັບການເຊື່ອມຕໍ່ອຸປະກອນໄຮໂດຼລິກໃນພື້ນທີ່ການຕິດຕັ້ງແຄບ, ເນື່ອງຈາກວ່າມັນມີລັດສະໝີໂຄ້ງນ້ອຍກວ່າແລະເສັ້ນຜ່າກາງພາຍນອກ. ມັນປະກອບດ້ວຍສາມພາກສ່ວນ: ທໍ່, ເສີມແລະຝາປິດ. ທໍ່ແມ່ນຜະລິດຈາກຢາງສັງເຄາະທີ່ທົນທານຕໍ່ນ້ໍາມັນສີດໍາ, ເຮັດໃຫ້ມັນມີປະສິດທິພາບດີເລີດໃນການສົ່ງນ້ໍາມັນ. ການເສີມເຫຼັກໄດ້ຖືກອອກແບບດ້ວຍສອງຊັ້ນຂອງສາຍເຫຼັກ braided, ເຊິ່ງທົນທານຕໍ່ຄວາມກົດດັນສູງ. ການປົກຫຸ້ມຂອງແມ່ນເຮັດຈາກຢາງສັງເຄາະທີ່ທົນທານຕໍ່ສະພາບອາກາດ, ເຮັດໃຫ້ທໍ່ທົນທານຕໍ່ສະພາບອາກາດ, ໂອໂຊນ, ອາຍຸ, ການຂັດ, ການກັດກ່ອນແລະການຕັດ. SAE 100 R16 hose ເປັນຂອງປະເພດຫນາແຫນ້ນຂອງທໍ່ໄຮໂດຼລິກແລະຂະຫນາດທີ່ມີຢູ່ຈາກ 1/4 "ເຖິງ 1- 1/4 "ແລະຄວາມກົດດັນການເຮັດວຽກແຕກຕ່າງຈາກ 112 bar ກັບ 345 bar. ເມື່ອປຽບທຽບກັບ R2 ທີ່ມີສາຍທໍ່ braided ສາຍສອງ, ສາຍ R16 ມີເສັ້ນຜ່າກາງຂະຫນາດນ້ອຍກວ່າແລະລັດສະໝີງໍທີ່ດີເລີດ. ລັດສະໝີໂຄ້ງນ້ອຍລົງເຮັດໃຫ້ທໍ່ທໍ່ປະເພດນີ້ມີຄວາມຍືດຫຍຸ່ນຫຼາຍ ແລະຕິດຕັ້ງງ່າຍ.

ຂໍ້ມູນສະເພາະ

ບັດປະຈຳຕົວ		Jose OD	WP (ແຮງດັນການເຮັດວຽກ)		BP (ຄວາມດັນລະເບີດ)		Min Bend Radius	ນ້ຳໜັກ
ນິ້ວ	ມມ	ມມ	MPa	Psi	MPa	Psi	ມມ	ກ/ມ
1/4	6.4	13.4	34.5	5000	138	20000	50	0.27
5/16	7.9	15.0	29.3	4250	117	17000	55	0.35
3/8	9.5	17.4	27.5	4000	110	16000	65	0.42
1/2	12.7	20.6	24	3500	96	14000	90	0.52
5/8	15.9	23.8	19	2750	76	11000	100	0.63
3/4	19.0	27.8	15.5	2250	62	9000	120	0.81
1	25.4	35.9	13.8	2000	55	8000	150	1.17
1-1/4	31.8	43.6	11.2	1625	45	6500	210	1.49

APPLICATION

ທໍ່ໄຮໂດຼລິກ SAE 100R16 ສາມາດຕິດຕັ້ງໄດ້ໃນອຸນຫະພູມ -40 ° C ຫາ +121 ° C. ແລະຄໍາຮ້ອງສະຫມັກແມ່ນນ້ໍາມັນໄຮໂດຼລິກທີ່ອີງໃສ່ນ້ໍາມັນ, ນໍ້າມັນແອັດຊັງ, ນ້ໍາ, ນໍ້າມັນກາຊວນ, ນ້ໍາມັນຫລໍ່ລື່ນ, glycol, ນໍ້າມັນແຮ່ທາດ, ແລະອື່ນໆ.

SAE 100 R16 ເຮັດວຽກແນວໃດ?

ທໍ່ໄຮໂດຼລິກ R16 ເຮັດວຽກໂດຍການສົ່ງຄວາມກົດດັນຂອງນ້ໍາຈາກອົງປະກອບຫນຶ່ງໄປອີກໃນລະບົບໄຮໂດຼລິກ. ນ້ ຳ ມັນ, ໂດຍປົກກະຕິແລ້ວນ້ ຳ ມັນໄຮໂດຼລິກ, ຈະຖືກສູບເຂົ້າໄປໃນທໍ່, ແລະຄວາມກົດດັນຈະເພີ່ມຂື້ນ, ເຮັດໃຫ້ທໍ່ຂະຫຍາຍແລະສົ່ງຜົນບັງຄັບໃຊ້ໄປສູ່ສ່ວນປະກອບທີ່ເຊື່ອມຕໍ່. ຜົນບັງຄັບໃຊ້ທີ່ສົ່ງໂດຍທໍ່ແມ່ນຂຶ້ນກັບເສັ້ນຜ່າສູນກາງ, ຄວາມຍາວ, ແລະຄວາມກົດດັນຂອງນ້ໍາຂອງທໍ່.

ຄວາມຍືດຫຍຸ່ນຂອງທໍ່ໄຮໂດຼລິກ R16 ຊ່ວຍໃຫ້ມັນງໍແລະປັບຕົວກັບການເຄື່ອນໄຫວຂອງອົງປະກອບໄຮໂດຼລິກໂດຍບໍ່ມີການແຕກຫັກຫຼື kinking. ຄວາມສາມາດຂອງທໍ່ທໍ່ເພື່ອຕ້ານຄວາມກົດດັນສູງແລະສະພາບແວດລ້ອມອຸນຫະພູມສູງຮັບປະກັນວ່າລະບົບໄຮໂດຼລິກເຮັດວຽກຢ່າງມີປະສິດທິພາບແລະປອດໄພ.
