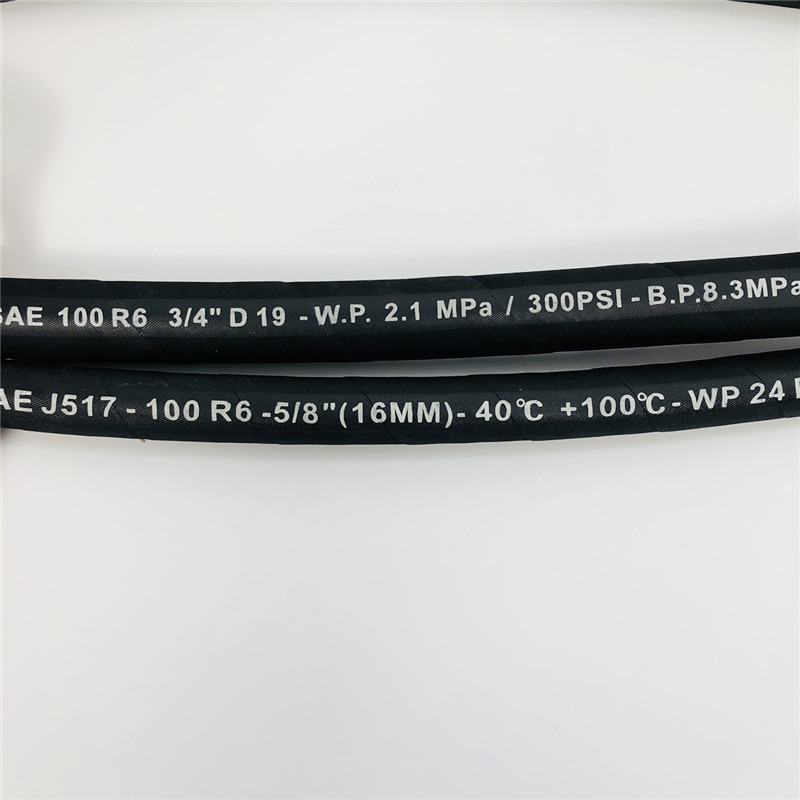

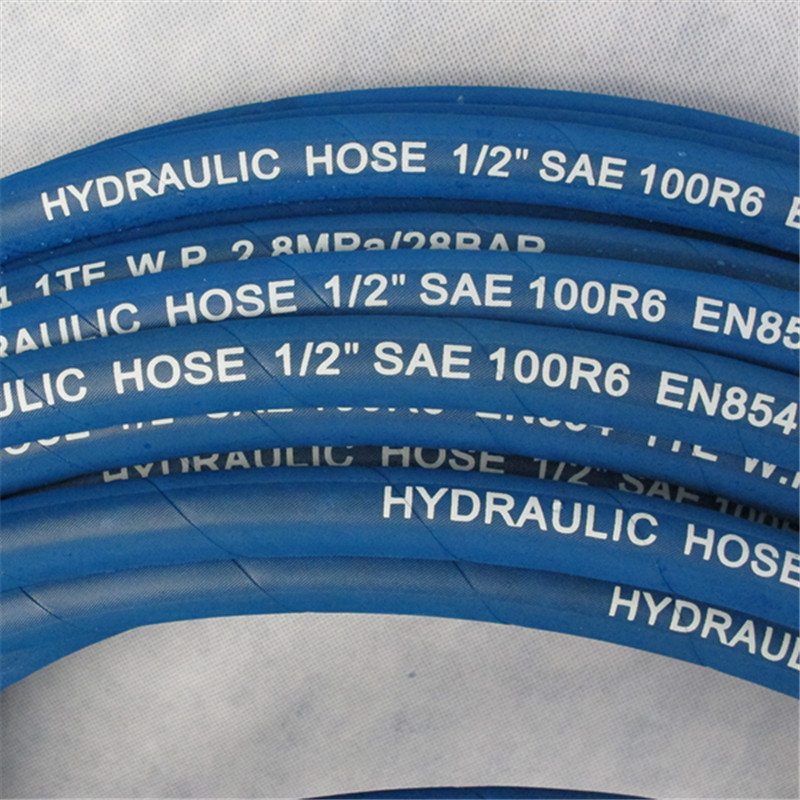

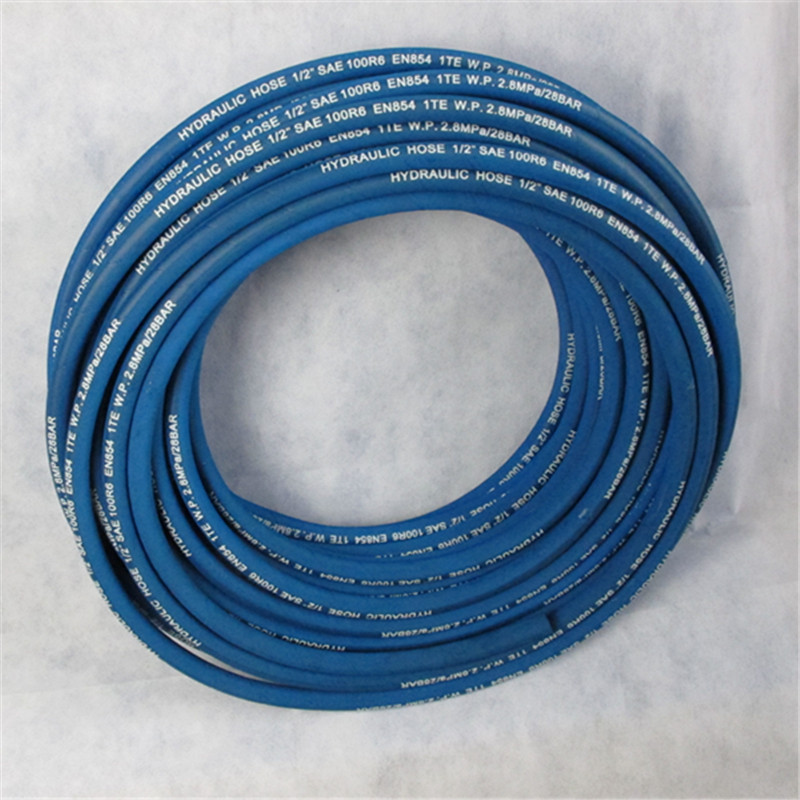

TEXTILE REINFORCED HYDRAULIC HOSE SAE 100R6/ DIN EN 854 1TE

कपडा प्रबलित हाइड्रोलिक नली SAE 100R6 / DIN EN 854 1TE

SAE 100R6/ DIN EN 854 1TE नली संरचना:

भित्री ट्यूब: सिमलेस तेल प्रतिरोधी सिंथेटिक रबर

सुदृढीकरण: एक उच्च प्रतिरोध सिंथेटिक फाइबर braids

बाहिरी ट्यूब: कालो, तेल, मौसम र घर्षण प्रतिरोधी सिंथेटिक रबर।

तापमान सीमा: -४० देखि +१०० डिग्री सेल्सियस (-४० देखि +२१२ डिग्री फारेनहाइट);

सुरक्षा कारक: 4:1;

सेयर गर्नुहोस्

CONTACT NOW pdf मा डाउनलोड गर्नुहोस्

विवरणहरू

ट्यागहरू

उत्पादनहरू प्रदर्शन

उत्पादनहरू परिचय

SAE 100 R6/DIN EN854 1TE कपडा प्रबलित हाइड्रोलिक नली पेट्रोलियम वा पानी आधारित हाइड्रोलिक तरल पदार्थ वितरण गर्न उपयुक्त छ र यो मुख्यतया कम दबाव अवस्थामा प्रयोग गरिन्छ। यो तीन भागहरु मिलेर बनेको छ: ट्यूब, सुदृढीकरण र आवरण। ट्यूब उच्च गुणस्तर कालो सिंथेटिक रबरबाट बनेको छ, जुन तेल, घर्षण र जंग प्रतिरोधी छ। तसर्थ, नली व्यापक रूपमा पेट्रोलियम वा पानी आधारित हाइड्रोलिक तरल पदार्थ को वितरण मा प्रयोग गरिन्छ। सुदृढीकरण ब्रेडेड कपडाको एक तहबाट बनेको छ, यसलाई कम दबाव अनुप्रयोगहरूमा व्यापक रूपमा प्रयोग गरिन्छ। कभर उच्च गुणस्तरको सिंथेटिक रबरबाट बनेको छ, जुन घर्षण, जंग, मौसम, ओजोन, कट, बुढ्यौली र सूर्यको प्रकाशमा प्रतिरोधी छ। नली लामो सेवा जीवन छ।

BAILI ले तपाईंको आवश्यकता अनुसार उच्च-गुणस्तरको नली निर्माण गर्न सक्छ र नली कभर सतहमा तपाईंको लोगो प्रिन्ट गर्न सक्छ। BAILI ले अधिकतम लम्बाइ १०० मिटर प्रति रोलको साथ र्‍याप गरिएको र चिल्लो कभरको साथ प्रस्ताव गर्न सक्छ। Type 1TE र SAE 100 R6 आवेग वा भ्याकुम प्रतिरोध परीक्षणको अधीनमा छैनन्।

SAE 100 R6 र EN854 1TE मा निम्न भिन्नताहरू छन्:

Type R6 मा 1TE नली भन्दा बढी काम गर्ने दबाब र फट प्रेशर छ।
प्रति ISO 4079 मानक, R6 3/16” देखि 3/4” सम्मको आकारमा भिन्न हुन्छ। जबकि 1TE नली 3/16 "देखि 4" सम्मको आकारमा भिन्न हुन्छ।
1TE नलीको R6 नली भन्दा राम्रो बेन्ड रेडियस छ।

निर्दिष्टीकरण

नली आईडी		जोस ओडी	WP (काम गर्ने दबाब)		BP (बर्स्ट प्रेसर)		मिन बेन्ड त्रिज्या	वजन
इन्च	mm	mm	MPa	Psi	MPa	Psi	mm	kg/m
3/16	4.8	11.1	3.4	500	13.8	2000	50	0.11
1/4	6.4	12.7	2.8	400	11.0	1600	65	0.15
5/16	7.9	14.3	2.8	400	11.0	1600	75	0.16
3/8	9.5	15.9	2.8	400	11.0	1600	75	0.18
1/2	12.7	19.8	2.8	400	11.0	1600	100	0.26
5/8	15.9	23.0	2.4	350	9.7	1400	125	0.29
3/4	19.0	26.6	2.1	300	8.3	1200	150	0.4

आवेदन

SAE 100 R6/DIN EN8854 1TE हाइड्रोलिक नली रिटर्न र सक्शन लाइनहरू, पावर स्टीयरिङ रिटर्न होजहरू, ल्युब लाइनहरू र ब्रेक एप्लिकेसनहरू बिना एयर लाइनहरू सहित कम काम गर्ने दबाव अवस्थाहरूमा प्रयोग गरिन्छ।
