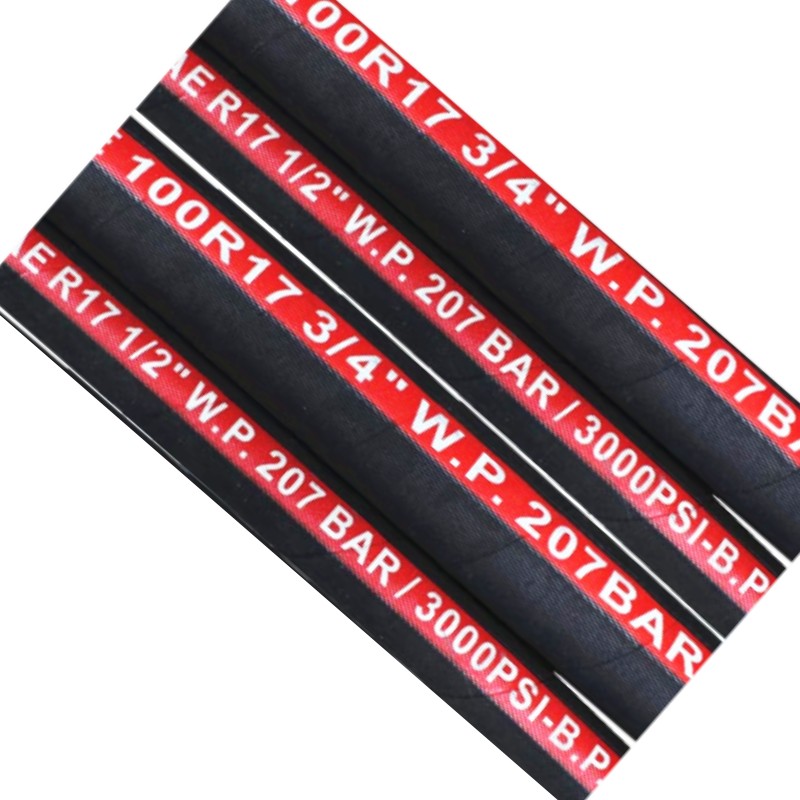

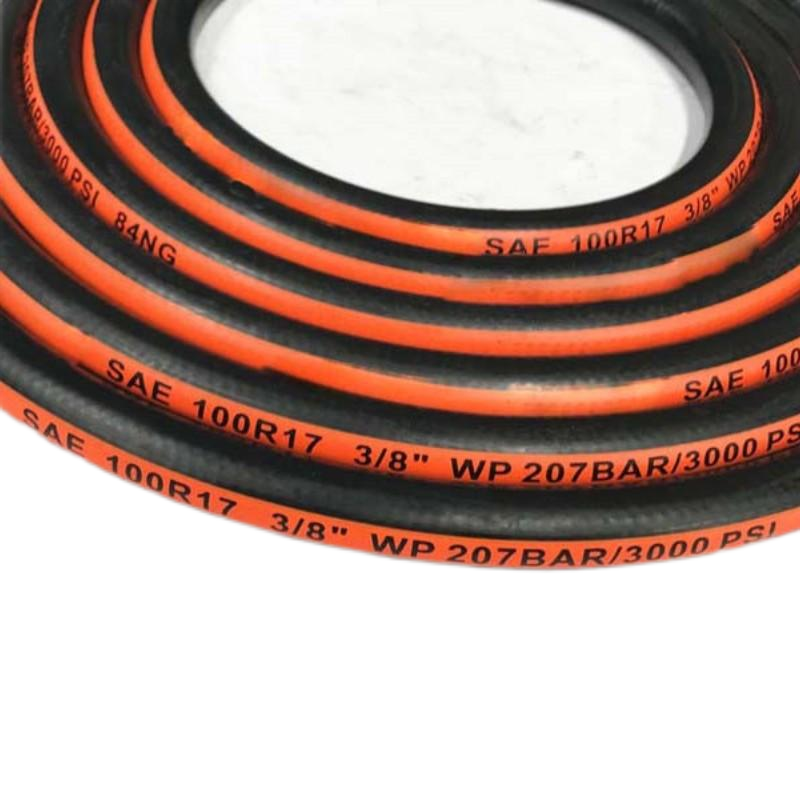

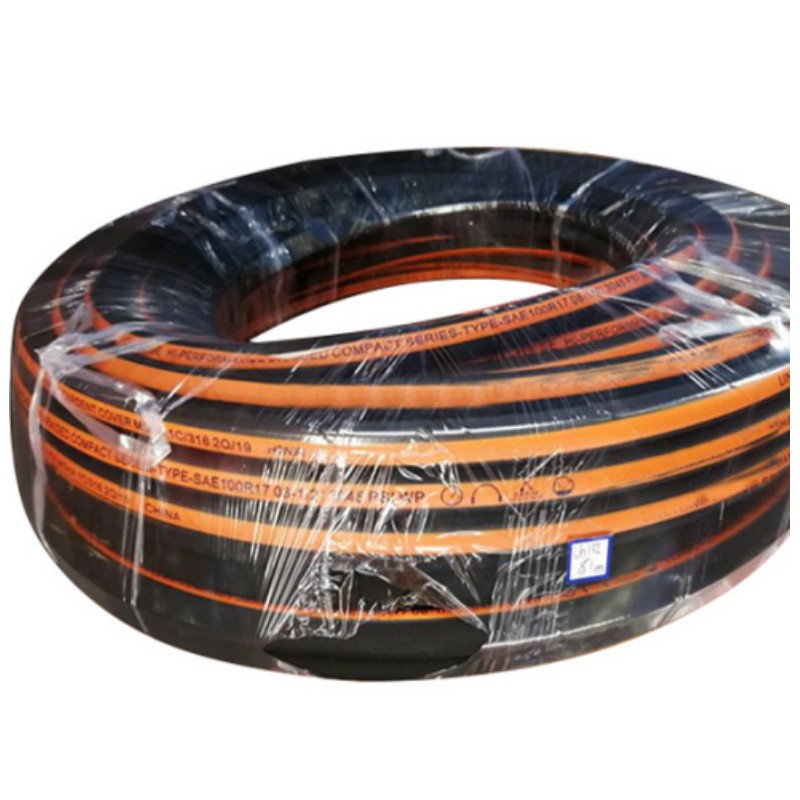

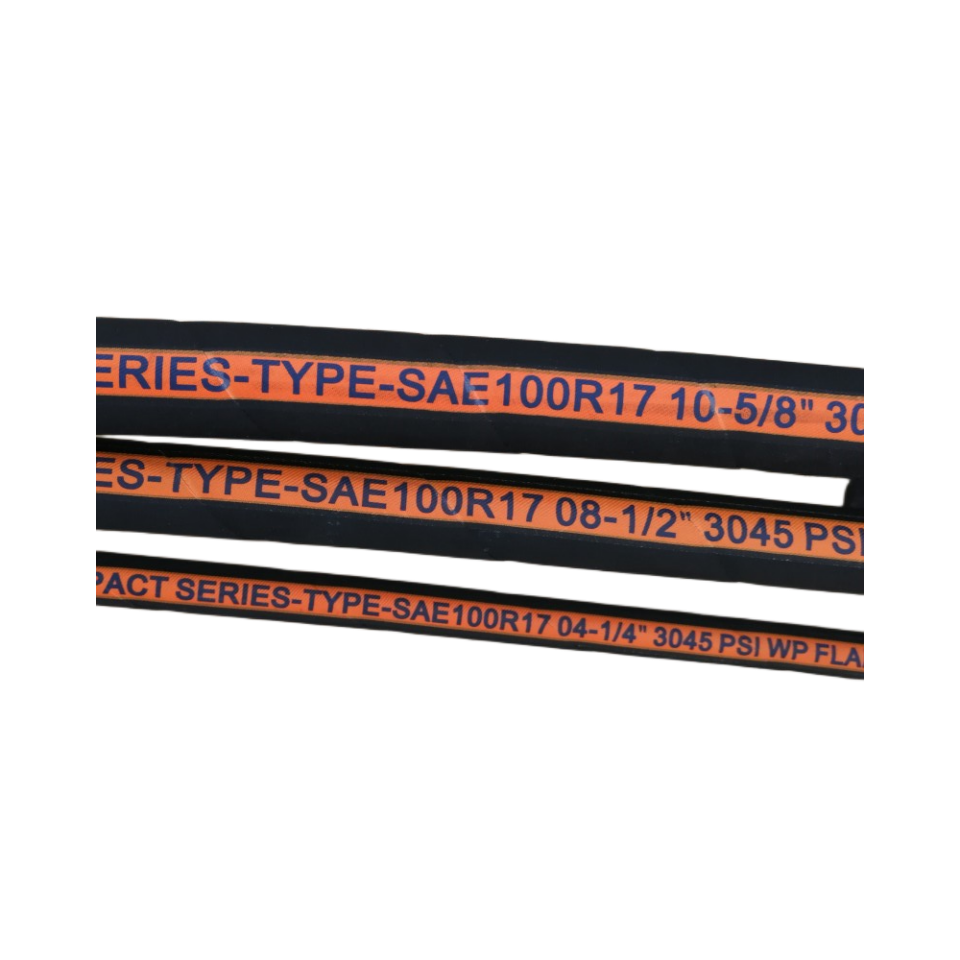

ท่อไฮดรอลิก SAE 100 R17

สายยางไฮดรอลิคเสริมแรงถักเปียเหล็กเส้นเดียวหรือสองเส้นแรงดันสูง

โครงสร้างท่อ:

Iหลอดด้านใน: ยางสังเคราะห์ทนน้ำมันไร้รอยต่อ

การเสริมแรง：ลวดเหล็กแรงดึงสูง 1 เส้นถักขนาด 1/4”, 5/16”, 3/8” และ 1/2” และ 2 เส้นถักขนาด 5/8”, 3/4” และ 1”

ท่อด้านนอก：สีดำ, น้ำมัน, สภาพอากาศและยางสังเคราะห์ที่ทนต่อการขัดถู

ปัจจัยด้านความปลอดภัย: 4: 1

แอปพลิเคชัน: ของไหลไฮโดรลิกฐานปิโตรเลียม

ช่วงอุณหภูมิ: -40℃(-40°F)+100℃(+212°F); บริการไม่ต่อเนื่อง: +120℃(+248°F)

อุณหภูมิสูงสุดที่แนะนำสำหรับน้ำมันไฮดรอลิกฐานน้ำ:+70℃(+158°F)

อุณหภูมิสูงสุดที่แนะนำสำหรับอากาศ:+60℃(+140°F)

แบ่งปัน

CONTACT NOW ดาวน์โหลดเป็น pdf

รายละเอียด

แท็ก

การแสดงสินค้า

แนะนำผลิตภัณฑ์

SAE 100R17 ท่อไฮโดรลิค มีการเสริมแรงด้วยลวดเหล็กหนึ่งหรือสองเส้นและพิกัดแรงดันใช้งานคงที่ที่ 3000 psi ท่อนี้ออกแบบมาสำหรับใช้ในงานไฮดรอลิกแรงดันปานกลาง (สูงถึง 210 บาร์) ท่อ NBR ทนทานต่อน้ำมัน และฝาครอบด้านนอกให้ ทนทานต่อทั้งน้ำมันและสภาพดินฟ้าอากาศ สายยาง SAE 100 R17 เป็นที่นิยมในตลาดโดยมีฝาปิดเรียบ ในขณะที่โรงงานสายยาง BAILI สามารถนำเสนอฝาปิดแบบหุ้มห่อได้ สายยาง R17 มีความยืดหยุ่นเนื่องจากรัศมีโค้งงอน้อยกว่าและมีขนาดตั้งแต่ 1/4” ถึง 1” เท่านั้น สิ่งที่เราต้องให้ความสนใจคือสายยางตั้งแต่ 1/4” ถึง 1/2” ด้วยลวดถักเดี่ยวเท่านั้น และจาก 5/8” ถึง 1” ด้วยลวดเหล็กแรงดึงสูงสองชั้น และแรงดันในการทำงานนั้นคงที่และเกือบจะคงที่และแตกต่างจาก 207bar ถึง 225 bar ต่อขนาดที่แตกต่างกัน

ข้อมูลจำเพาะ

รหัสท่อ		โฮเซ่ โอดี	WP (แรงดันใช้งาน)		BP (แรงดันระเบิด)		รัศมีโค้งต่ำสุด	น้ำหนัก
นิ้ว	มม	มม	MPa	ปอนด์/ตารางนิ้ว	MPa	ปอนด์/ตารางนิ้ว	มม	กก./ม
1/4	6.4	12.7	22.5	3260	90	13040	51	0.22
5/16	7.9	15	21	3000	84	12000	60	0.27
3/8	9.5	16.5	21	3000	84	12000	64	0.34
1/2	12.7	20.8	21	3000	84	12000	89	0.42
5/8	15.9	24.7	25.0	3625	100	14500	102	0.51
3/4	19.0	28.6	21.5	3120	86	12480	122	0.63
1	25.4	36.6	20.7	3000	82.8	12000	152	1.00
