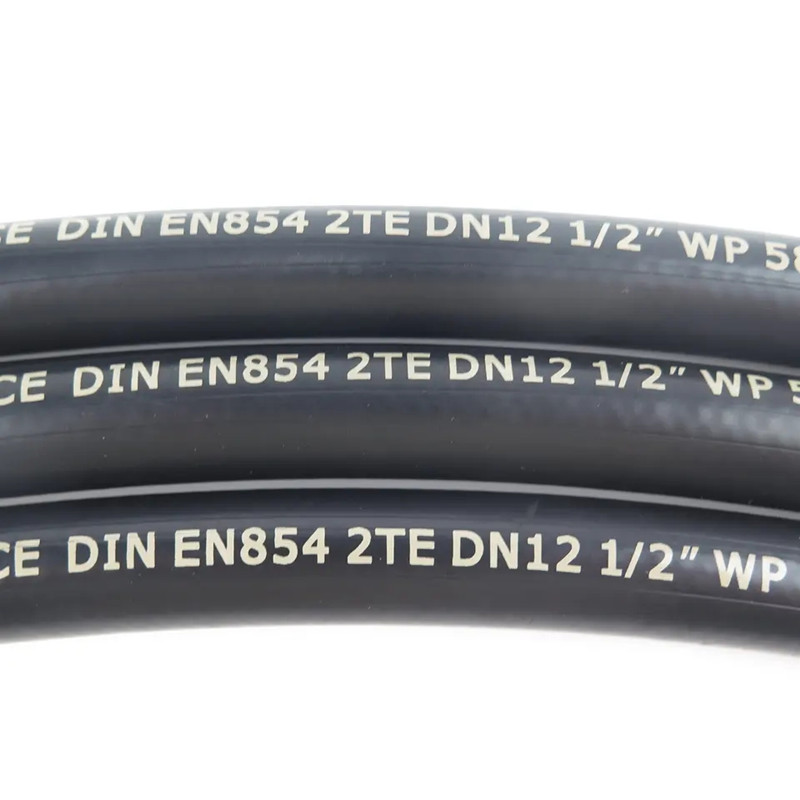

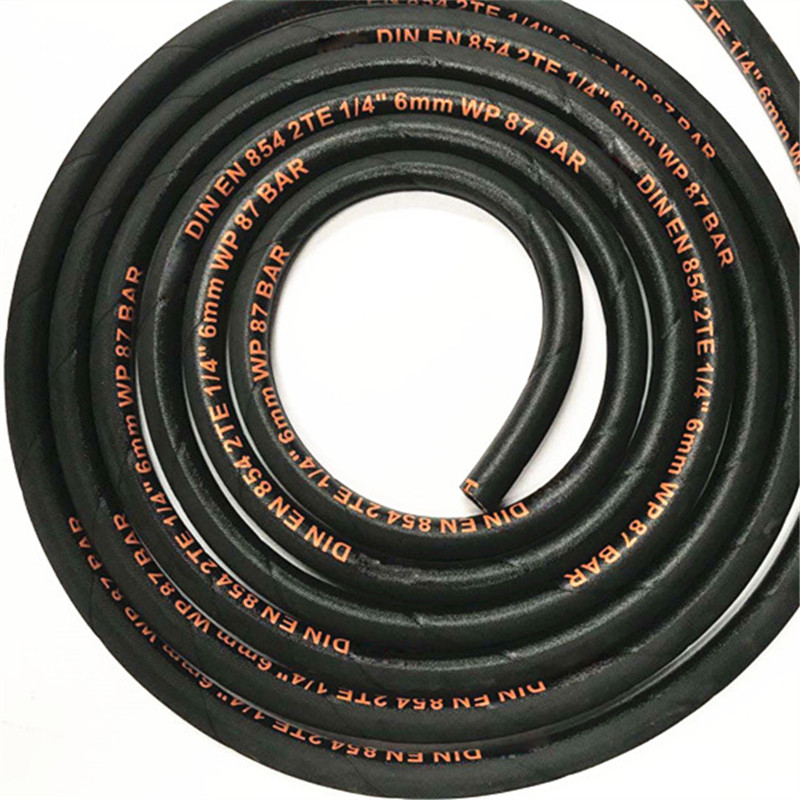

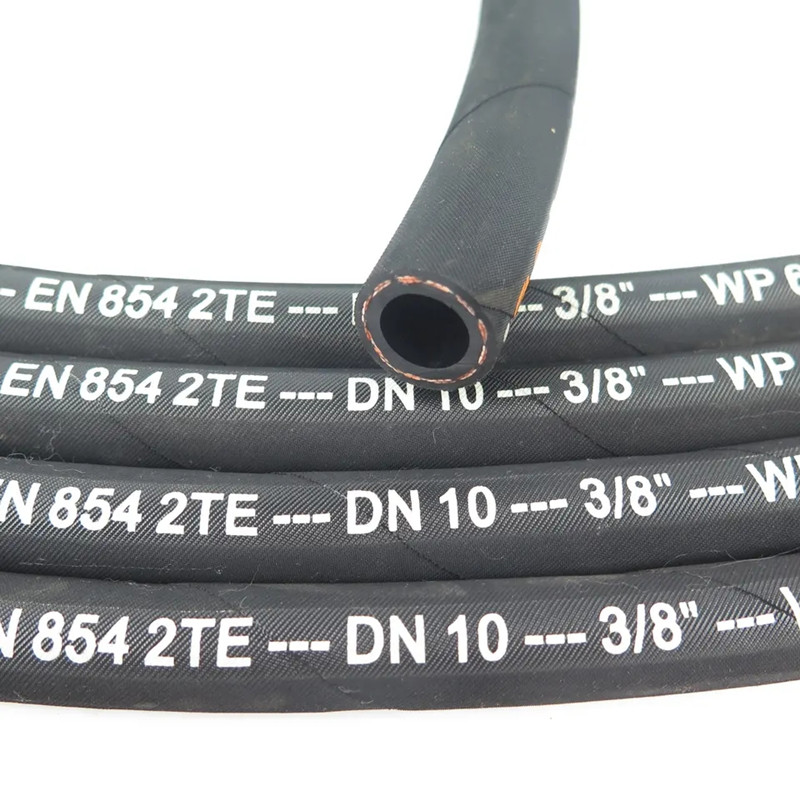

TEXTILE REINFORCED HYDRAULIC HOSE EN854 2TE

TO'KMASTILI TA'MIRLANGAN GIDRAVLIK Shlangi EN854 2TE

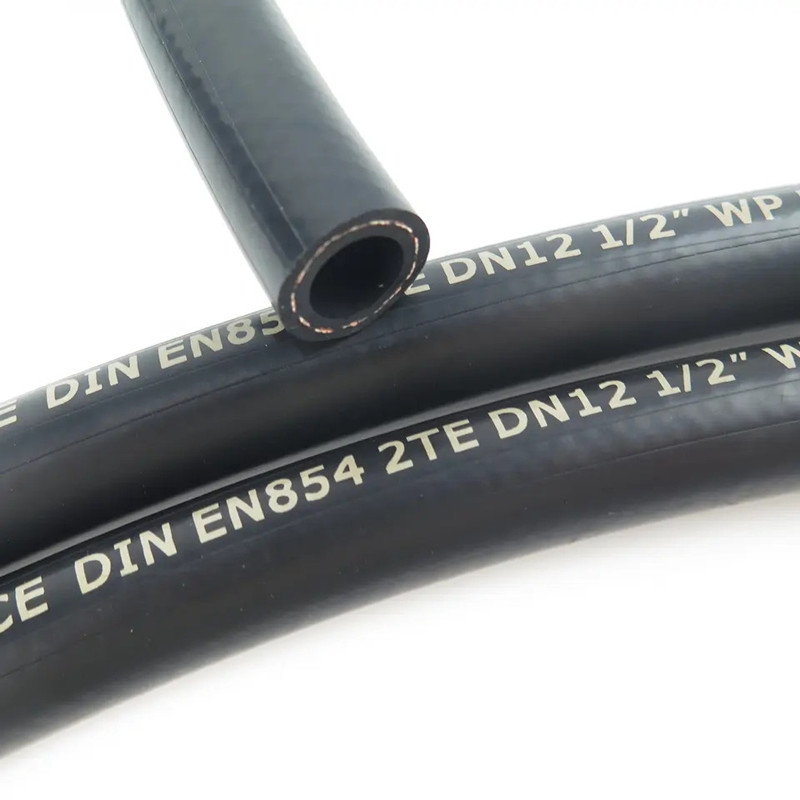

DIN EN 854 2TE shlang tuzilishi:

Ichki quvur: yog'ga chidamli NBR, silliq, qora,

Kuchaytirish: to'qimachilik ortiqcha oro bermay bir qatlam

Muqova:yog 'va ob-havoga chidamli CR, silliq yoki o'ralgan qopqoq, qora

Harorat oralig'i: Shlangi suyuqliklar: -40 ° C dan + 100 ° C gacha.

Suvli suyuqliklar: -40 ° C dan + 70 ° C gacha. Suv: 0 ° C dan + 70 ° C gacha

Ulashish

CONTACT NOW pdf ga yuklab olish

Tafsilotlar

Teglar

MAHSULOTLAR KO'RSATI

MAHSULOTLAR KIRISH

FROM EN 854 2TE asosan mashinasozlik sanoati va gidravlika uskunalarida qo'llaniladi. U 3 ta qatlamdan iborat. Ichki quvur, mustahkamlash va qopqoq. Biz ham o'ralgan, ham silliq qopqoqni qila olamiz, shuningdek, moslashtirilgan chop etishimiz mumkin. Maksimal bosim 1160PSI bilan 80bargacha bo'lishi mumkin. 3/16 dan 1 dyuymgacha o'ralgan va silliq qopqoqli mavjud o'lchamlar. 2TE tipidagi shlanglar uchun maksimal ish bosimining 125% ga teng impuls bosimida sinovdan o'tkazilganda, shlang kamida 100 000 impuls aylanishiga bardosh berishi kerak. Belgilangan tsikllar soniga etgunga qadar hech qanday qochqin yoki boshqa nosozlik belgilari bo'lmasligi kerak.

XUSUSIYATLAR

dyuym	Shlang identifikatori	Xose OD	Ish bosimi	Min. Portlash bosimi	Minimal egilish radiusi	vazn
3/16	4,8 mm	11,8 mm	8,0 MPa	32,0 MPa	25 mm	0,11 kg/m
1/4	6,3 mm	13,4 mm	7,5 MPa	30,0 MPa	40 mm	0,13 kg/m
5/16	8,0 mm	14,9 mm	6,8 MPa	27,2 MPa	50 mm	0,17 kg/m
3/8	9,5 mm	16,5 mm	6,3 MPa	25,2 MPa	60 mm	0,18 kg/m
1/2	12,7 mm	19,7 mm	5,8 MPa	23,2 MPa	70 mm	0,26 kg/m
5/8	16,0 mm	23,9 mm	5,0 MPa	20,0 MPa	90 mm	0,30 kg/m
3/4	19,0 mm	27,0 mm	4,5 MPa	18,0 MPa	110 mm	0,43 kg/m
1	25,4 mm	34,4 mm	4,0 MPa	16,0 MPa	150 mm	0,60 kg/m

ILOVA

Shlangi boshqaruv liniyalari uchun to'qimachilik bilan mustahkamlangan kauchuk shlang. Shlangi suyuqliklar, moylar, havo va suv bosimi ostida oqizish. Tafsilotlarda o'rtacha:

- ISO 6743-4 ga muvofiq HH, HL, HM, HR va HV moyga asoslangan gidravlik suyuqliklar, harorat oralig'ida.

-40 ° C dan +100 ° C gacha;

- suvga asoslangan suyuqliklar HFC, HFAE, HFAS va HFB ISO 6743-4da belgilangan haroratlarda

0 ° C dan +60 ° C gacha;

— 0 °C dan +60 °C gacha bo'lgan haroratda suv.

Afzalliklari:

To'qimachilik mustahkamligi tufayli engil va moslashuvchan. Shlangi liniyalarda tebranishlarni yo'q qilish. Shlangi qopqog'i yog 'va yog'ga juda chidamli.
